Labo 1 - Architecture Logicielle de la donnée

Structure générale

Respectueusement des conventions de Go, la structure du projet se divise en un package cmd ne faisant qu’utiliser les packages définis dans internal.

/cmd/ contient les main packages, actuellement uniquement server
/internal/ contient les packages utilisés par l’exécutable server.
- /internal/transport/ abstrait la couche réseau en un API simple
- /internal/server/ est responsable de la partie applicative, indépendante du réseau – écoute d’entrées sur stdin et affichage des messages reçus.
- /internal/logging/ offre une structure simplifiant la création de logs.
- /internal/utils/ contient des structures d’aide variées.

Architecture en couches

Dans un soucis de séparation des préoccupations, ainsi que pour faciliter l’extension dans le futur, nous choisissons une architecture en couches, dont il en existe pour l’instant deux : Transport et Server.

Transport

La couche transport occulte la complexité du réseau derrière une abstraction qui prend la forme d’une interface NetworkInterface, définie dans networkInterface.go. Cela permettra un changement de protocole de communication sans effets pour les couches utilisatrices du réseau.

Abstraction

L’interface NetworkInterface définit tout objet capable d’envoyer et recevoir des octets de la part de processus identifiés par une adresse IP. L’utilisation d’octets permet à cette couche d’être indépendante de son contexte d’utilisation.

La NetworkInterface utilise un modèle de souscription pour la réception de messages. Elle définit pour cela une interface MessageHandler décrivant tout objet offrant une méthode HandleNetworkMessage(*Message) (wasHanlded bool) qui retourne un booléen ssi le message reçu a été traité. La NetworkInterface est alors responsable de partager chaque message reçu à tous les souscrits à travers cette méthode, jusqu’à ce que l’un d’eux affirme l’avoir traité. Elle peut donc supposer que tout message n’appartient qu’à un seul souscrit.

Les méthodes d’une NetworkInterface sont les suivantes :

Send(addr Address, payload []byte) error.
RegisterHandler(MessageHandler) HandlerId pour souscrire un MessageHandler.
UnregisterHandler(HandlerId) pour résilier une souscription à l’aide de l’identifiant obtenu à la souscription.
Close() pour fermer toute connexion et goroutine en cours.

Nous n’offrons pour l’instant qu’une seul implémentation de cette interface, UDP, que nous décrivons dans la suite de cette section.

État interne

L’état interne d’une instance de UDP, c’est à dire toute donnée dont dépend le comportement de l’instance et qui peut changer au cours de l’exécution, se réduit aux valeurs suivantes.

La connexion UDP d’écoute de messages reçus.
La liste des souscrits à la réception des messages.
La liste des voisins connus et leur connexion associée.

Il est important de déterminer ces états puisque, par leur variabilité à travers le temps, il est nécessaire d’en prévenir tout accès concurrent, ce qui est garanti par le choix des goroutines.

Goroutines principales

Nous analysons ici les contraintes techniques auxquelles nous faisons face, et les goroutines permettant de les satisfaire.

Les événements auxquels cette couche doit répondre sont les suivants, associés aux états auxquels elles doivent avoir accès

Réception de message - accès à la liste des souscrits.
Demande de souscription ou résiliation aux réceptions - modification de la liste des souscrits
Demande d’envoi de message - accès à la liste des voisins connus, et modification potentielle si le voisin demandé n’est pas encore connu.
Demande de clôture de l’interface réseau - accès à la liste des voisins connus et leur connexion associée, ainsi que la connexion d’écoute de messages reçus.

Étant donné qu’aucune paire de ces événements n’a besoin de pouvoir être exécutée en parallèle, nous optons pour la solution simple de regrouper leur gestion en une seule goroutine, handleState. Ainsi, tous les événements seront traités séquentiellement, évitant donc tout risque d’accès concurrent aux variables d’état. Afin d’éviter toute erreur lors de l’implémentation, ces variables d’état sont locales à la goroutine, et non des attributs de la struct UDP.

La gestion de la clôture de l’interface réseau se fait à l’aide d’une unique channel, closeChan, qui sera clôturée au moment d’une demande de clôture. Elle pourra ainsi être surveillée par toutes les goroutines pour détecter leur nécessité de s’interrompre.

Une seconde goroutine, listenIncomingMessages, est responsable d’écouter les messages reçus sur UDP, et les transmettre à handleState pour envoi aux souscrits. Celle-ci génère une petite goroutine écoutant simplement closeChan et clôturant la connexion UDP d’écoute, permettant de notifier la goroutine principale en faisant échouer l’écoute.

Enfin, afin d’éviter de recréer une connexion au même voisin à chaque envoi, la goroutine handleState crée une goroutine pour chaque voisin auquel une demande d’envoi a été faite. Cette dernière est responsable de la connexion avec ce voisin, et une channel créée et maintenue par handleState lui est fournie. Cette channel sera utilisée par handleState pour informer la goroutine du message à envoyer, puis clôturée pour indiquer la fin de programme.

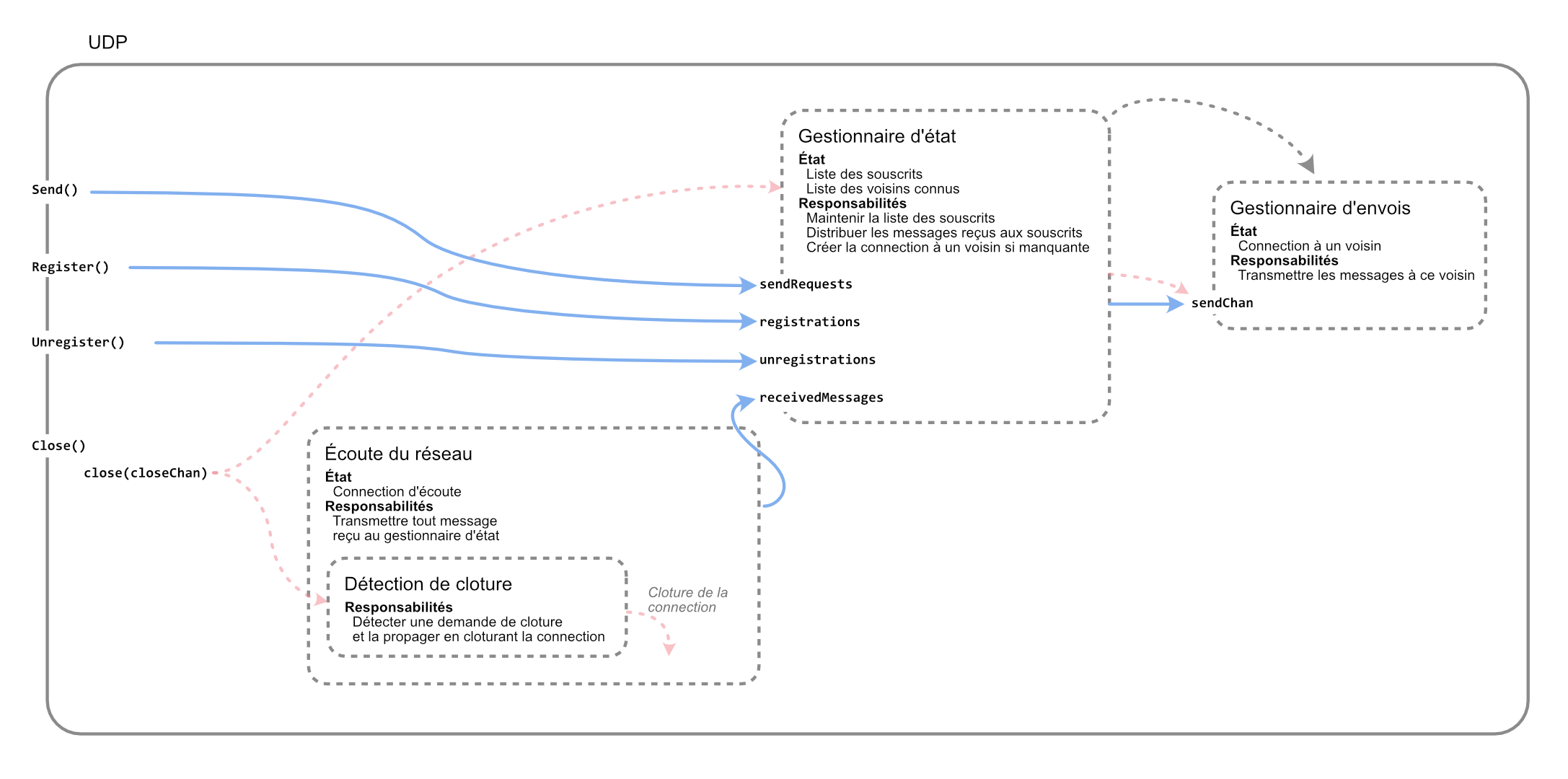

Pour le détail des goroutines et leurs moyens de communication…

Il existe donc trois goroutines principales communiquant par channels.

handleSends est responsable d’envoyer des messages à une connexion donnée. Une nouvelle est donc créée pour chaque nouvelle connexion. Elles réagissent aux événements suivants :
- Demandes d’envoi sur la connexion correspondante (reçues sur sendChan chan []byte).
- Clôture de la channel sendChan comme un signal de fin d’exécution de la goroutine.
handleState est la goroutine principale et maintient la liste des souscrits et des voisins connus. Elle réagit aux événements suivants :
- Demande d’envoi de bytes à un voisin donné (reçues sur sendRequests chan struct{Address, []byte}). Crée alors une instance de handleSends associée à ce voisin, et lui transmet la demande.
- Demande de souscription d’un handler (reçues sur registrations chan struct{HandlerId, MessageHandler}, où HandlerId est un alias d’uint32 et MessageHandler est tel que défini plus tôt).
- Demande de résiliation d’un handler (reçues sur unregistrations chan HandlerId)
- Notification de réception de message (reçues sur receivedMessages chan Message). Transmet alors le message reçu aux handlers souscrits.
- Demande de fin d’exécution de la goroutine (reçue par la clôture d’une channel closeChan). Transmet alors la clôture à toutes les goroutines handleSends en clôturant leur channel sendChan.
listenIncomingMessages est responsable de la réception de messages. Elle réagit aux événements suivants :
- Réception de messages par la connexion UDP, qu’elle transmet ensuite à handleState par la channel receivedMessages
- Clôture de la channel closeChan pour clôturer la connexion UDP et donc la réception de messages.

Serveur

Le serveur est responsable uniquement de l’écoute d’entrée sur stdin, et l’affichage des messages reçus. Aucun état modifiable majeur n’existe dans cette couche.

Le serveur est une struct offrant deux méthodes.

Start déclenche l’écoute de stdin et du réseau. Son constructeur, NewServer, prend comme argument une instance de ServerConfig décrivant sa configuration (voir ci-après).
Close déclenche la fermeture du serveur et de l’interface réseau qu’il utilise. Cela se fait à nouveau à l’aide d’une channel, closeChan, dont la fermeture est détectée par toutes les autres goroutines.

Goroutines principales

Il existe une seule goroutine centrale au serveur. Celle-ci est responsable d’écouter et envoyer sur le réseau les entrées de l’utilisateur.ice. Elle crée également une goroutine secondaire responsable uniquement de traduire l’appel bloquant à la lecture IO en une transmission sur channel, afin de permettre l’utilisation du select de Go.

La gestion des réceptions se fait par une souscription au NetworkInterface lors de la construction de la structure. Aucune goroutine n’est donc nécessaire ici.

Structures additionnelles

Quelques structures supplémentaires permettent de séparer les préoccupations.

ServerConfig peut être créé à l’aide de NewServerConfig, qui est responsable de lire le fichier de configuration et peupler une instance de ServerConfig.
messages.go offre une interface Message définissant les types de messages qui peuvent être encodés avec gob. ChatMessage est une implémentation de cette interface définissant un message de chat.

Modules complémentaires

Quelques autres modules d’aide sont fournis.

Logger est une structure permettant de logger des messages de différents niveaux d’importance (INFO, WARN, ERR), qui seront affichés dans la console ainsi que, optionellement, dans un fichier.
IOStream est une interface qui abstrait l’écriture et la lecture sur un stream IO. Elle offre les méthodes ReadLine(), Println() et Print(). Elle est implémentée par les structs stdStream pour l’abstraction de stdin/stdout, et mockStream pour une simulation de stream utilisable par les tests.
Le package utils propose quelques outils pratiques
- Option[T any] implémente l’abstraction Optional.
- BufferedChan implémente une abstraction de channel à taille variable.
- UIDGenerator implémente un générateur d’identifiants uniques.
